海康便携式红外热像仪—电气设备检测案例

由于我国电力输送采用的是超高压和高压配送的模式,由此在检测电气设备的时候采用红外热像仪,非接触的在安全距离检测,其巨大的安全优势就凸显了出来。

电力在配送到像珠三角经济发达区域的工厂和居民用电,需要一系列的变电站来进行降压处理,使其能成为生产日常使用的220V交流高压点。其中的降压输配设备,含有大量的触头,开关,套管夹等等。由于常年暴露在露天环境,其工作环境也相对恶劣。使用时间一长,就容易出现腐蚀,老化等情况,进而导致整个设备短路,轻者设备烧毁,重者引起火灾或者人员损失的重大事故。

特别是每当到了三伏天气,珠三角地区的生活用电就趋于紧张化。

各供电站配送节点的检查就尤为重要。下面就以海康威视红外热像仪H10的应用为例:

1.       一般故障检测实用场景:

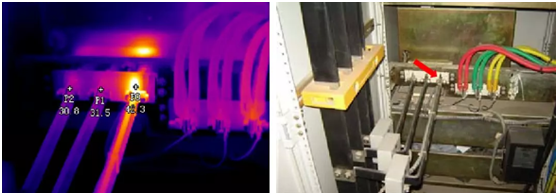

理论待检目标的温度阀值:-20 350℃,且温度在可受控范畴;从图ap0点明显与P1P2接头想必温度不同。温度明显偏高。用海康红外热像仪H10,能轻松的检测出来,并且直观的呈现给用户。从而,让维运工程师了解设备负载情况,加强跟踪处理。


2.         危险性故障检测实用场景:

a)         危险性故障预警监测如图


从热成像图中,用户可以清晰的看见变电器中间一组接头的温度读数超过了国家交流电气发热标准:GB/T 11022-2011;图中A柱头已经明显处于危急状态。维运电力工程师经过检查,发现是线路老化,在更换新线路后,成功将事故扼杀在萌发状态。

3.为什么选用海康威视红外热像仪进行电气化设备巡查呢?

    首先、它是便携式的,不受场地影响,然后它能实现开机及用,可在拍摄的时候,实现画面存储,画面在调取和温度读取等功能。配置的:2.4LCD屏幕,能让客户轻松操作。

以上用例,充分利用了海康便携式红外热像仪的优势特性:

一、不受场地影响,便于携带;

二、测温准确;

三、热成像非接触式的检测设备优势。
